華為組串式逆變器尺寸結構
華為組串式逆變器SUN2000的(de)外(wai)觀由機箱、散熱片、監控面(mian)板組成，其(qi)規格(ge)（寬×深×高）為： 520mm×255mm×610mm，SUN2000正面(mian)示(shi)意(yi)(yi)圖(tu)(tu)(tu)如圖(tu)(tu)(tu)2-3所示(shi)；側面(mian)示(shi)意(yi)(yi)圖(tu)(tu)(tu)如圖(tu)(tu)(tu)2-4所示(shi)；背面(mian)示(shi)意(yi)(yi)圖(tu)(tu)(tu)如圖(tu)(tu)(tu)2-5所示(shi)；底部示(shi)意(yi)(yi)圖(tu)(tu)(tu)如圖(tu)(tu)(tu)2-6所示(shi)。

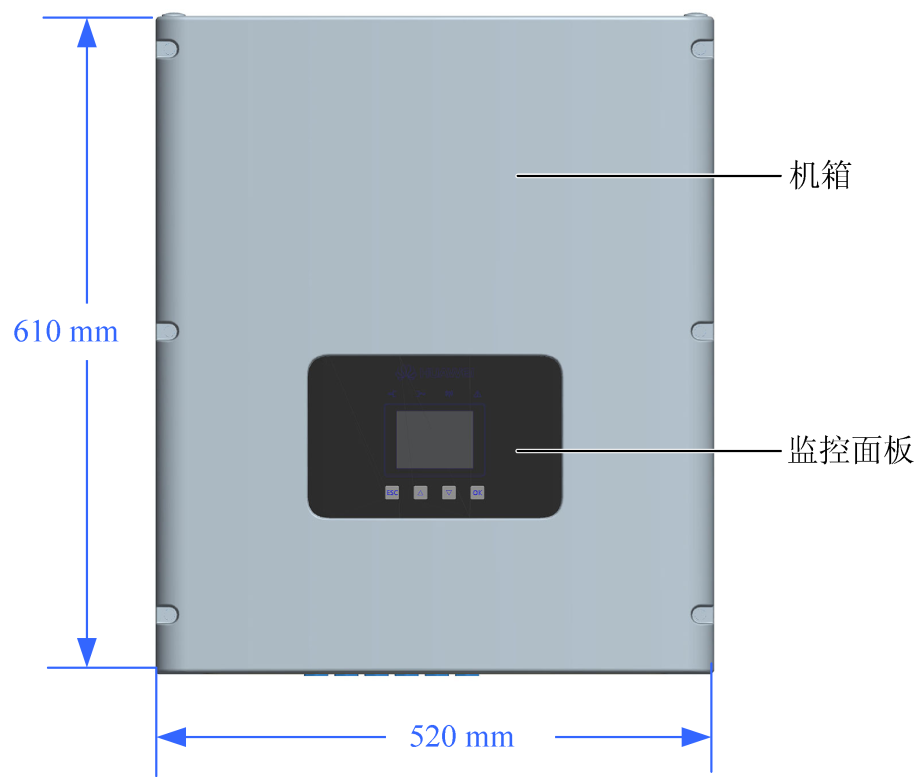

圖2-3 SUN2000正面示意圖
說明：SUN2000面板上的LCD顯示屏，顯示逆變器正常工作時的輸入功率、輸出功率、發電量等指標及告警信息；指示燈，顯示逆變器工作狀態或故障狀態。
圖2-4 SUN2000側面示意圖

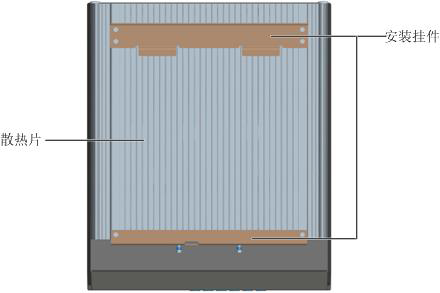

圖2-5 SUN2000背面示意圖

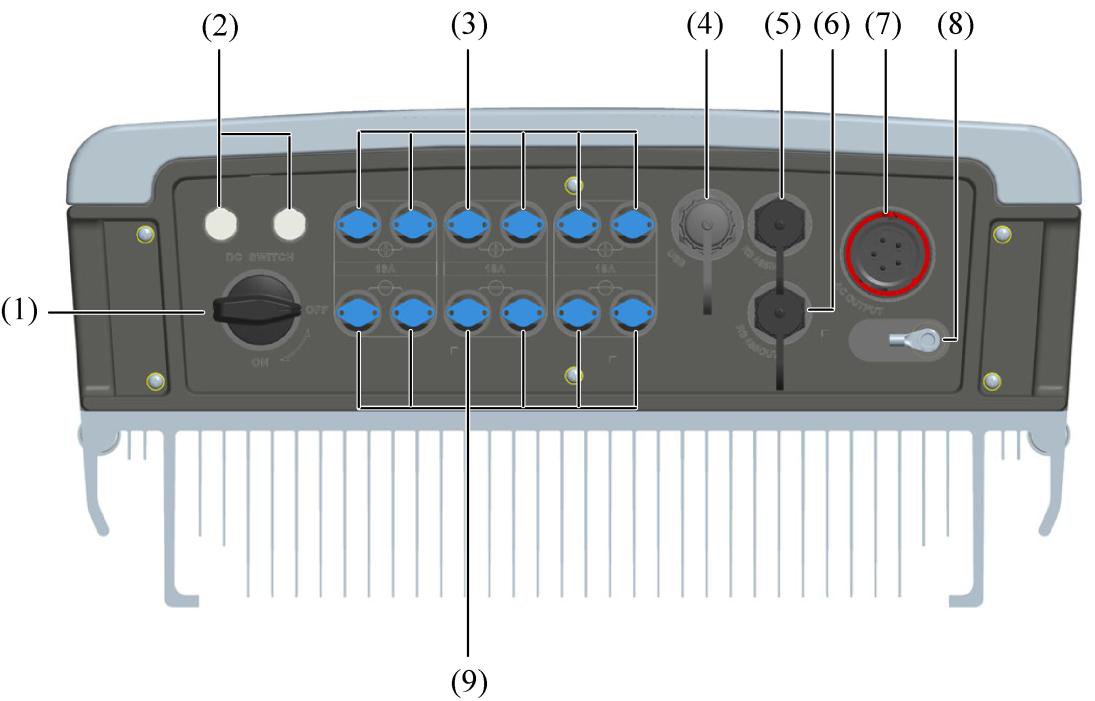

圖2-6 SUN2000底部示意圖
| （1）直流開關 | （2）透氣(qi)閥 | （3）直(zhi)流輸入端子正(zheng)極 |
| （4）USB接(jie)口 | （5）RS485 IN | （6）RS485 OUT |
| （7）交流輸出(chu)端子 | （8）保護(hu)接地(di)螺栓(shuan) | （9）直流輸入端子(zi)負極 |
