華為SUN2000組串式逆變器電路框圖：

SUN2000-17KTL/33KTL/40KTL通過(guo)6路(lu)PV組串輸入（SUN2000-8KTL/12KTL提供4路(lu)），經(jing)過(guo)多路(lu)MPPT電(dian)路(lu)，實(shi)現直流(liu)電(dian)到三相交流(liu)電(dian)的(de)功率(lv)轉換，并(bing)且在直流(liu)、交流(liu)側支持浪涌保護，具體如(ru)圖(tu)2-2和圖(tu)2-1所示。

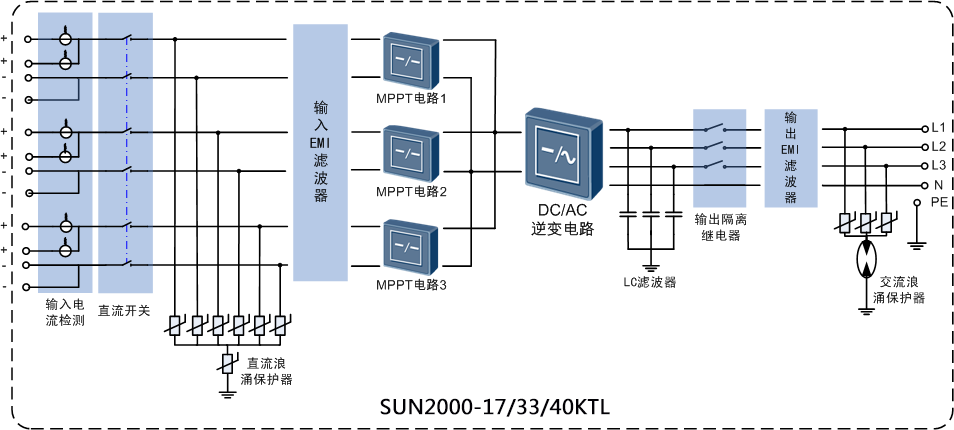

圖2-1 SUN2000-17KTL/33KTL/40KTL電路框圖

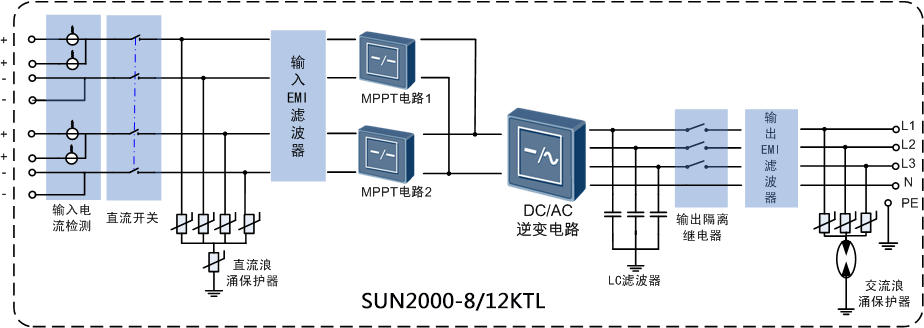

圖(tu)2-2 SUN2000-8KTL/12KTL電路框圖(tu)

華為SUN2000組串式逆變器工作原理如下：

●通(tong)過(guo)輸(shu)入電流檢(jian)(jian)測電路(lu)，檢(jian)(jian)測各(ge)(ge)組串(chuan)輸(shu)入電流，分析各(ge)(ge)組串(chuan)的工(gong)作狀(zhuang)態，保證組串(chuan)工(gong)作出(chu)現異常時，能夠及時告警，提醒用戶檢(jian)(jian)修(xiu)；

●通過直流(liu)開關電路，實(shi)現(xian)逆(ni)變器的直流(liu)輸(shu)入與(yu)其內(nei)部電路之間的安(an)全隔(ge)離，方便必要時進行人工(gong)操作(zuo)；

●通過直(zhi)流浪涌保護器(qi)（類(lei)型II），防止(zhi)直(zhi)流側過電壓的沖(chong)擊(ji)導致逆(ni)變器(qi)內(nei)部(bu)電路損(sun)壞(huai)；

●通過(guo)輸入(ru)/輸出EMI濾波器(qi)，濾除逆變器(qi)輸出電(dian)流的高(gao)頻分(fen)量，保(bao)證輸出電(dian)流滿(man)足電(dian)網要求(qiu)；

●通過MPPT電(dian)路，實(shi)時(shi)偵測光(guang)伏組串的電(dian)壓、電(dian)流值，并(bing)追蹤最(zui)大功率(lv)值，使(shi)系統(tong)保證以(yi)最(zui)高的效率(lv)輸(shu)出；

●通過(guo)DC/AC逆(ni)變(bian)(bian)電路，將直流電轉(zhuan)變(bian)(bian)為交流電后饋(kui)入電網(wang)，同時保證輸出指標滿足電網(wang)的要(yao)求(qiu)；

●通過LC濾(lv)(lv)波器(qi)(qi)，濾(lv)(lv)除逆(ni)變(bian)器(qi)(qi)內部的電(dian)磁(ci)(ci)干擾，保證逆(ni)變(bian)器(qi)(qi)能(neng)夠(gou)滿足(zu)電(dian)磁(ci)(ci)兼(jian)容標準的要求；

●通過(guo)輸(shu)出(chu)隔(ge)離繼電器，實現(xian)逆(ni)變(bian)器的交流輸(shu)出(chu)與(yu)電網隔(ge)離，在逆(ni)變(bian)器故(gu)障或者電網故(gu)障時(shi)，能夠使逆(ni)變(bian)器安全脫(tuo)離電網；

●通過交(jiao)流浪涌保(bao)護(hu)器(qi)（類型III），防(fang)止交(jiao)流側(ce)過電壓的沖擊，導(dao)致逆變(bian)器(qi)內部電路損壞。
